Автоматические выключатели в Белгороде

Автоматический выключатель предназначается для защиты электросетей от перегрузок, коротких замыканий. Он устанавливается на электролиниях, питающих здания, оборудование. Базовыми конструктивными элементами электрического автоматического выключателя являются:

  • быстродействующая э/м катушка отключения. Она нейтрализует электротоки коротких замыканий;
  • тепловой расцепитель, функционирующий с временной выдержкой. Он отвечает за устранение перегрузок.



Регламентируются автоматические выключатели ГОСТом Р 50345-2010, в котором приведены нормы для устройств номинальным током (переменным) до 125 А и межфазным напряжением до 400 В, устанавливаемых в электросетях с частотой 50-60 Гц.

Автоматические выключатели
Автоматические выключатели

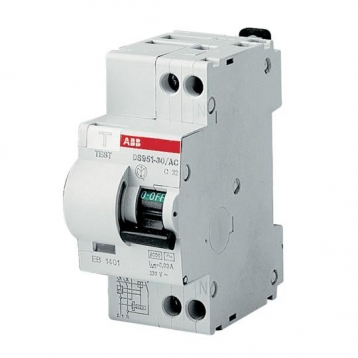

Отличие автовыключателей от дифавтоматов и УЗО

В отличие от автоматических выключателей постоянного или переменного тока, УЗО снимает напряжения с подключенных к нему проводов, когда в контролируемой цепи появляется ток утечки угрожающей величины. Но конструкция УЗО не предусматривает элементов для защиты от перегрузок, коротких замыканий. Дифференциальные автоматы устраняют все три угрозы (замыкания, перегрузки, утечки). По сути, это УЗО и автоматический выключатель в одном устройстве.



Типы автоматических выключателей

Автовыключатели классифицируются по:

  • конструкции – воздушные и модульные;
  • количеству полюсов базовой цепи: однополюсные, двухполюсные, четырехполюсные, трехполюсные автоматические выключатели;
  • количеству фаз – однофазные, трехфазные, двухфазные автоматы;
  • типу исполнения отсечки – неселективные либо селективные.



Полюсность и схемы подключения автоматических выключателей

Полюсность (фазность, модульность) – число пар проводов, подключаемых к автовыключателю. Пара – это 2 провода, один из которых является питающим и подключается на вход, а другой – к выходной клемме (он идет к нагрузке). Модели с полюсностью от двух и выше состоят из нескольких последовательно подключенных однополюсников.

ВАХ, время-токовая характеристика, напряжение, тип тока не зависят от данного параметра. Зато полюсность влияет на схему подключения выключателей, которая может быть:

  • однофазной. Устройство устанавливается на фазный провод. Подключение вводного автомата тоже является однофазным, отличается тем, что при срабатывании выключателя размыкается не только фаза, но и нейтраль. Используются одно- либо двухполюсные модели;
  • трехфазной. Она выполняется посредством схем «треугольник» и «звезда» (для трех- и четырехполюсных выключателей соответственно).



Маркировка автоматических выключателей

В маркировках указываются характеристики автоматических выключателей: A, B, C, D. Они означают кратность максимального тока, который кратковременно проходит через предохранитель без отключения. Это также определяет сферу применения устройств и является характеристикой срабатывания автоматического выключателя. Расшифровка следующая:

  • A – срабатывают при токах 1,3 от номинальной его величины, монтируются в сетях, где нет кратковременных перегрузок в нормальном режиме;
  • B – предназначены для установки в домовых, осветительных линиях, срабатывают при превышении тока в 3 и более раз по сравнению с номинальным;
  • C – устройства общепромышленного назначения, отключение осуществляется при пятикратном превышении номинального электротока;
  • D – предназначены для защиты линий, к которым подключены устройства со значительными пусковыми электротоками, отключение – при десятикратном превышении.



После буквы идет цифра, показывающая номинальный ток модели. Расшифровка маркировки приведена на рисунке:

Маркировка автоматических выключателей
Маркировка автоматических выключателей



Селективность автоматических выключателей

Селективностью называется особенность последовательно установленных защитных устройств обнаружить неполадки (перегрузки, замыкания) и отключить соответствующий элемент проводки тем выключателем, который необходим для изоляции именно этой зоны. Другие участки сети работают, как обычно. Селективность автоматических выключателей может быть:

  • по току. Задаются различные значения тока отключения для автовыключателей. Максимальное значение у устройств, установленных на стороне питания;
  • по времени. Устанавливается задержка времени срабатывания. Максимальную задержку имеет выключатель, установленный ближе всех к источнику электропитания.

Ознакомиться с картой селективности автоматических выключателей Вы можете в технической документации к устройствам.



Выбор автоматического выключателя по току нагрузки

Время-токовая характеристика автоматических выключателей – это величина, которая показывает зависимость времени срабатывания автоматического выключателя от силы электротока, который через него протекает. Номиналы показывают силу номинального тока, на который рассчитано устройство. Существуют следующие номиналы автоматических выключателей по току:

  • автоматы 6А, 10А задействуются преимущественно в бытовом секторе, для отключения небольших (до 6 А) токов;
  • автоматы 16А, 20А и 32А применяются в быту (для защиты коттеджей с высоконагруженной проводкой) и на производствах;
  • автоматы 40А, 50А и 63А – это классические решения для большинства промышленных предприятий;
  • автоматы 80А, 100А и 125А подходят для использования на предприятиях со значительной (обычно многочисленной) нагрузкой.
Выбрать автоматический выключатель по номинальному току

6 Ампер

10 Ампер

16 Ампер

20 Ампер

25 Ампер

32 Ампер

40 Ампер

50 Ампер

63 Ампер

80 Ампер

100 Ампер

125 Ампер



Номинальная отключающая способность автоматического выключателя подбирается в зависимости от предельной суммарной мощности нагрузки. Для стабильной работы системы модель подбирают так, чтобы ток отключения автоматического выключателя соответствовал реальной нагрузке с безопасным запасом.



Выбор автоматического выключателя по мощности

Чтобы определить суммарную нагрузку, необходимо сложить мощности всех устройств, постоянно работающих от электросети. Затем рассчитывают силу тока по формуле:

I = Pсуммарная мощность / Uнапряжение сети

Если нагрузка является реактивной (например, в случае с электродвигателями), в знаменатель добавляется еще один множитель – коэффициент мощности. Он указывается на табличке двигателя либо другого устройства. При отсутствии данной информации можно принять коэффициент равным 0,7. Таким образом, для двигателя мощностью 2500 Вт, подключенного в электросеть 220 В, формула расчета будет следующей:

I = 2500 / 220х0,7 = 16,23 А

Желательно предусмотреть запас по мощности, поскольку в сеть могут подключаться и другие потребители.



Прогрузка автоматических выключателей

Прогрузка – это проверка базовых характеристик автовыключателей (времени и тока срабатывания). Она выполняется с помощью специализированных прогрузочных устройств в электролабораториях. Детальная методика прогрузки автоматических выключателей зависит от типа самого предохранителя и устройства, используемого для его тестирования. Например, для проверки времени срабатывания можно применять «Сатурн-М», принцип работы которого базируется на искусственном создании замыкания за местом монтажа испытуемого предохранителя. Устройство позволяет плавно варьировать ток, измерять его силу, время от появления замыкания до момента, когда сработала защита.



Производители автоматических выключателей

Одними из наиболее популярных являются автоматические выключатели российского производства. Они доступны по цене и адаптированы к особенностям отечественного электроснабжения. Среди европейского оборудования необходимо отметить французские Legrand, немецкие ABB, Schneider. Также пользуются спросом китайские автоматы EKF, IEK.
